其它粘度应用

固结或胶化材料

用途
多种材料，例如环氧树脂或其他复合树脂、缓慢固化粘合剂、凝胶或烃类胶。

测试设备
仪器主机：粘度计或流变仪
转子：可选标准转子或便于清洗的一次性转子和样品杯。

附件：多种选择：小量样品适配器、TC-550AP可编程水浴、带可编程控制器的Thermosel™加热器
速度：多种可能性：100 至 0.01 RPM

测试方法
为解决用户对胶化定时器不能提供粘度或流变数据这一担心，因而推出了固结模式算法。他们负担不起具有凝胶或物料（环氧树脂）“固结”监测功能的昂贵流变仪。此算法可实现在广泛粘度范围内的数据采集。Brookfield Rheocalc™软件用于仪器控制和数据采集。Rheocalc中的软件”向导”可用-“固结模式“可选，向导可引导用户对测试进行设置。

在下列应用实例中，Brookfield DV3TLV与SC4-27RD一次性转子和SC4-13RD一次性样品杯配套使用。初始转速为100 rpm。粘度随环氧系统起反应或固结而增加。每次测量扭矩达到满量程的90%或满量程时，速度下降10倍。在最低转速（此种情况下为0.01 RPM）下，达到90%满量程时，程序结束运行。图1显示数据。

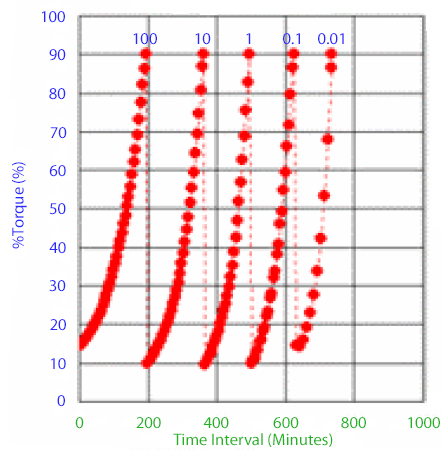

Curing and Gelling Materials Figure 1

图1：23°C时的环氧树脂固结
% 扭矩与时间
各曲线代表不同数据
转速 (RPM)

图2的各曲线代表转子转速。最左边的曲线是在100 rpm转速下运行时的扭矩数据；最右边的曲线是0.01 RPM。转速在每个连续时间段内下降一个数量级。

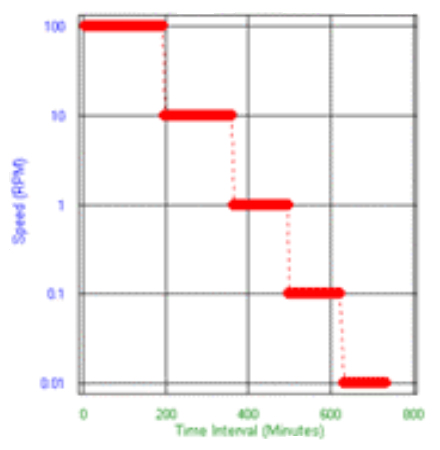

Curing and Gelling Materials Figure 2

图2：环氧树脂固结测试的转子转速与时间数据

随着测试温度增加，反应或“固结”进程加快。图3显示了三种不同控制温度时粘度变化与时间的关系：23°C, 50°C 和 60°C.

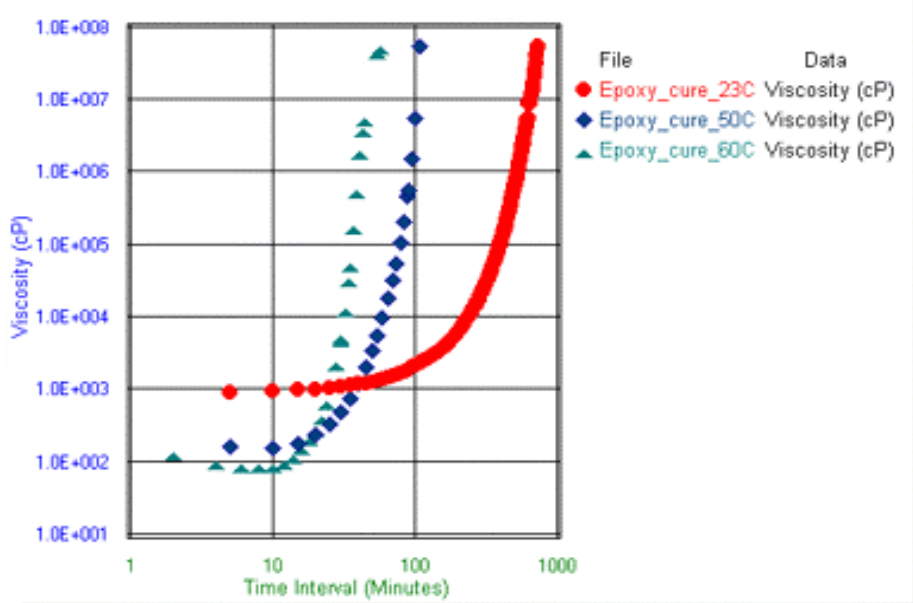

Curing and Gelling Materials Figure 3

图3：三种不同温度下环氧树脂固结测试的粘度与时间数据
在23°、40°和60°C温度下监测的环氧树脂固结

<<下载该应用说明的PDF版本。
