测试原理
测试目的是对比两种品牌唇膏的弯曲力；高级唇膏和廉价唇膏。
背景
对于唇膏使用者来说，一般的产品优选标准就是涂用时不弯曲、不破碎、不裂缝或不折断。同样地，在配制具有弹性和能经受使用者涂用的物理强度的产品过程中，基础成分就变得尤为重要。
悬臂测试是采用半球形探针模拟涂用时所产生的弯曲动作来进行的一种测试。
方法
| 设备： |
CT3带4.5千克负载单元 |
|
唇膏悬臂夹具（TA-LC） |
|
TexturePro CT软件 |
设置：
| 测试类型： |
压力 |
| 测试前速度： |
1.0毫米/秒 |
| 测试速度： |
1.0毫米/秒 |
| 试验前速度： |
10.0毫米/秒 |
| 目标类型： |
距离 |
| 目标值： |
7毫米 |
| 触发力： |
20克 |
注意： 建议将测试前的速度等于或小于精确触发检测的测试速度；例如，1毫米/秒测试速度时要求测试前速度≤ 1毫米/秒。
样品准备
测试之前，调节样品温度条件。在该测试中，样品在21°C的条件下过夜。
程序
- 将夹具基台固定到机器底座，并将悬臂的基板安装到夹具基台上。
- 将样品固定在支持夹具的孔口内。
- 旋出唇膏，至最大长度
- 定位上方弯曲夹具，以便能够击到在距离尖端3-4毫米处的样品。这样会使样品对仿效唇膏涂到嘴唇的唇形半球形探针所施加的力作出反应，而出现弯曲。
结果
两支不同唇膏上的弯曲力TexturePro CT典型曲线图:

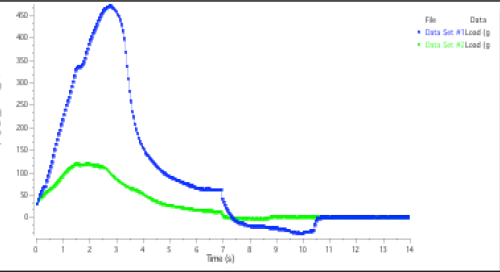

图 I
图I图表所示为在21°C和距离唇膏3毫米的位置测试的两种不同的4克唇膏的弯曲力。
数据集 #1：样品A（高级唇膏）
数据集 #2：样品B（廉价唇膏）

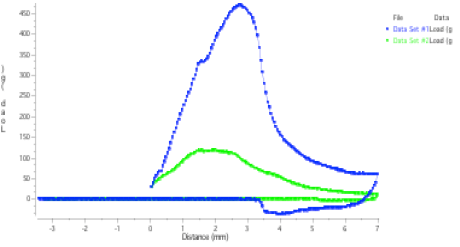

图 II
图II图表显示两支不同的4克唇膏的弯曲力的负荷与距离。
数据集 #1：样品A（高级唇膏）
数据集 #2：样品B（廉价唇膏）
观察结果
达到20克的触发力时，探针开始向下移动至7毫米的变形距离。该过程中，样品被弯曲，直至断裂（某些情况下）。
弯曲发生时，从图表上的最大力值可获知样品硬度，从斜坡斜率可获知样品刚度（表观模量）。发生断裂处（峰值负荷时的变形）的距离表示样品的脆性。一般情况下，脆性样品弯曲距离短。通过选择（软件中的压缩功1），可量化弯曲唇膏所需能量，这也可以清楚地指示唇膏的稠度。图表显示，样品A（高级唇膏）的硬度是样品B（廉价）的两倍。样品B比在两秒内折断的样品A易脆。
经对两个唇膏样品测试，结果显示下列值：
|
样品
|
硬度（克）
|
变形硬度（毫米）
|
作功（千焦）
|
|
高级唇膏
|
469
|
2.75
|
13.97
|
|
廉价唇膏
|
118
|
1.91
|
4.09
|
