测试原理
用半球形探针评估两种类型的保湿霜的稠度。
背景
保湿霜的作用是通过保持最外层皮肤的湿度或水分来保持皮肤光滑、柔嫩且看起来更有光泽更健康。不同的保湿霜是由它们的稠度决定的。因此保湿霜的制作配方很大程度上取决于所需最终产品的稠度，这会影响所用原材料的选择。采用半球形探针进行的穿透测试是一种模拟测试，模拟在涂用保湿霜时手指使样品变形的容易度。该测试可评估霜体的稠度。这些样品也可直接从生产线的容器中测试。
方法
| 设备： |
CT3带4.5千克负载单元 |
|
夹具基台 (TA-BT-KIT) |
|
双向挤压元件 (TA-DEC) |
|
TexturePro CT软件 |
设置：
| 测试类型： |
压力 |
| 测试前速度： |
1.0毫米/秒 |
| 测试速度： |
2.0毫米/秒 |
| 试验前速度： |
2.0毫米/秒 |
| 目标类型： |
距离 |
| 目标值： |
25毫米 |
| 触发力： |
10克 |
注意： 建议将测试前的速度等于或小于精确触发检测的测试速度；例如，1毫米/秒测试速度时要求测试前速度≤ 1毫米/秒。
所选的目标距离应使探针造成的样品变形不超过样品深度的75%，否则基部效应会影响得到的结果。
流程
- 将半球形探针连接到负载单元。
- 将样品在探针下方居中对齐。
- 开始测试。
- 当探针从样品中拉出并返回开始位置时，紧紧向下按住样品，放置它上提。
- 在进行下一次测试之前，用洁净干布完全擦拭探针，以确保清除粘附肥皂的所有残留物。
注意： 优化测试设置时，为了预测所需的最大测试范围，最好先测试最硬的样品。这样可以确保力的大小能够涵盖今后其它样品的范围。
穿透测试也可指示是否有残留气泡或粒状质构，当探针接触气泡或硬质颗粒时，即力值出现波动。
结果
以下为两种不同类型保湿霜的质构分析穿透典型曲线图。
图 I

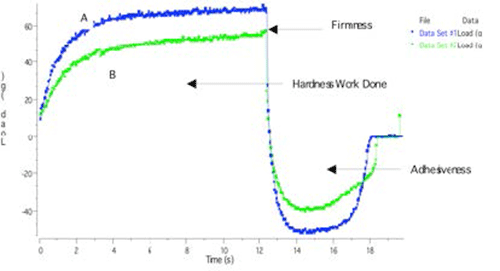

图I比较在21°C温度下测试的两种不同保湿霜配方的硬度。
数据集 #1：样品A（高级保湿霜）
数据集 #2：样品B（廉价保湿霜）
图 II

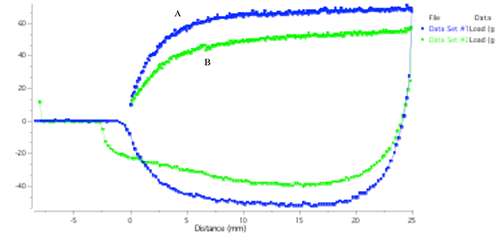

图II所示为负荷与距离的对应关系图，比较两种不同保湿霜配方的硬度。
数据集 #1：样品A（高级保湿霜）
数据集 #2：样品B（廉价保湿霜）
观察结果
达到10克的触发力时，探针开始穿透样品至特定距离（该试验中为25毫米）。力的最大正值就是所需力的值，样品越坚硬。图I显示样品A比样品B更坚实，更粘着。通过选择软件中的压缩功1，可量化使样品变形所需的能量。这是正数曲线下面积。如下表所示，对于使样品变形至固定变形距离所需的能量而言，相较于样品B，样品A所需的能量更多。
| 样品 |
硬度（克） |
压缩功 |
| A |
70.5 |
14.91 |
| B |
57.1 |
11.38 |
也可以测量样品的粘性，负值曲线下方的面积即为粘性的衡量标准。图I显示，样品A比样品B更加粘着。
>>下载该应用说明的PDF版本。
